PLC电气控制柜的功能及布局

PLC电气控制柜功能

1、电源转换与维护：PLC电气控制柜中设立隔离开关与三相五线电源相接，除能进行接入和开断电源电路外，可对电源电路和变频器产生的短路故障，负载开展维护，并可在维护时断开电源。

2、启、停操纵功能：PLC电气控制柜面板上面装工业触摸屏，在这里有直流变频运行，直流变频中断按键，用以直流变频设备的运作操纵，也可以在控制面板上安裝按键。

3、PLC电气控制柜上设定电流表，电流计,频率表和各种各样指示灯如电源指示，警报指示，运作指示，直流指示，进行对变频器键入工作电压、輸出电流量、輸出頻率和各种各样运行状态的检测，那样看很形象化。也可在人机对战界机中见到这种数据信息。

4、通讯功能：PLC电气控制柜可与上位机软件连接 ，以进行遥控器，监测，遥信。

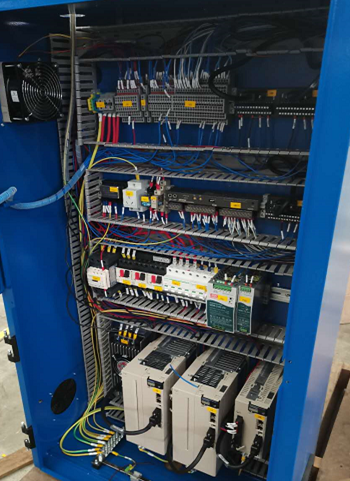

PLC电气控制柜布局

1、保证PLC电气控制柜内全部机器设备接地装置优良，应用粗壮电线接头联接到公共性接地址或接地母线。联接到变频器的控制系统之一应两者之间接地装置，接地装置也应应用短而粗的输电线。因为在高频率下特性阻抗低，提议应用平扁电导体（如金属丝网）。

2、PLC电气控制柜里边的底压模块和汽车继电器及其交流接触器，实际上这种全是由断路器来开展维护的。那麼当变频器和电机中间的联接超出100m、变频器的电源容积也超过600kw/a、电源的容积也超过变频器的十倍的情况下，提议能够增加键入和輸出的串联电抗器。

3、保证PLC电气控制柜中的交流接触器具备磁吹作用。直流接触器选用r-c抑制器，直流接触器选用安裝在绕阻中的“水泵飞轮”二极管。选用氧化锌压敏电阻抑制器也是很合理的。

4、机器设备的办公环境如果是在噪声中，那麼就可以应用电磁兼容测试过滤来开展降低辐射源的影响。假如要想做到比较好的实际效果，就必须明确过滤装置和安裝板中间的触碰是否一切正常的。

5、电机电缆线应与别的控制电缆分离走线，间距为500mm。另外，应防止电机电缆线和控制电缆的远距离平行面走线。假如控制电缆和电源电缆线交叉式，应尽量成90角交叉式。另外，电机电缆线和控制电缆的屏蔽掉层务必用适合的铁夹固定不动在安裝板上。
